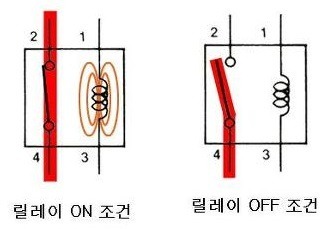

코일에 전류가 흐르면 코일 주변에 자기가 형성되어 전자석의 역할을 하게된다.

스위치를 끌어당겨  ON 상태가 된다.

==============================================================

http://interactive.usc.edu/2007/03/24/relay-circuit-diagram/

Here are some circuit diagrams for driving relays from a microcontroller.

Make sure you’re using a 5-volt relay (this refers to the coil, not the load circuit),

and make sure that

                     the relay has a high enough rating

                                    for the load that you’re driving.

확인해라. that을

                   릴레이는 갖고있다. a 충분히 높은 등급을

                                         for the 로드를 위한

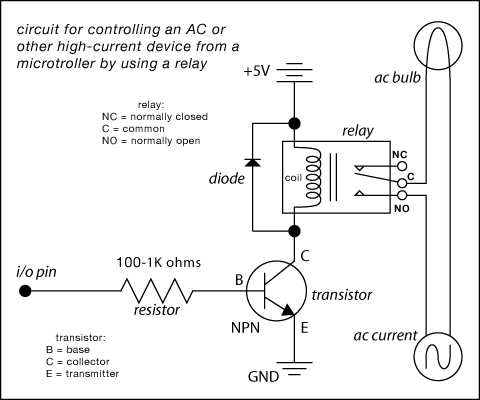

This circuit is necessary

if you are using a relay

                 with a coil

                   that needs more power

                                  than the microcontroller can supply (this includes most miniature electromechanical relays):

http://instructables.tistory.com/admin/entry/post/?id=29    (☜ 릴레이의 핀아웃 참고)

●릴레이 타입에 따라 핀아웃이 다르므로 주의할것.

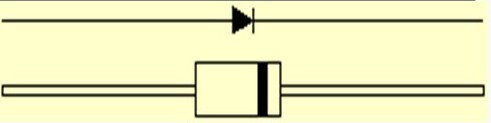

●다이오드는 회로를 보호한다. (극성이 바뀔 경우를 대비)

   Stripe(띠)를 두르고 있는쪽이 5V를 향하고 있어야 한다.

●트랜지스터의 Base핀은  center에 있는 핀이다.

   To distinguish, consult documentation (= get advice from documentation)

   구별하기위해선, 참고해라. 문서류를 (NPN 이냐 PNP냐에 따라 극성이 다르다.)

●릴레이가 올바로 동작한다면 '틱' 하는 소리가 나는지 체크해본다. (except when using a Solid-State Relay )

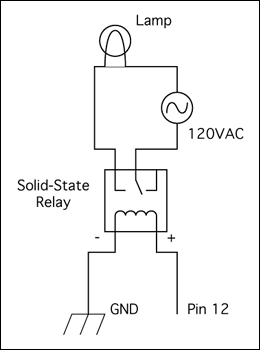

●몇몇 릴레이들은 코일을 갖고있다.

                                  마이크로컨트롤러로부터 곧바로 스위칭되는.

   이런경우 우리는 덜 복잡한 회로를 사용할 수 있다.

AC디바이스를 스위칭한다면, 주의를 기울여라.

●AC부하에 연결하기전에 코일이 동작하는지 확인할것

●절대 곧바로 AC전압에 연결하지 말것!

●AC회로를 먼저 구축할것 before 플러그인 하기전에

●잘 모르면 전문가와 상의할것

SPST : Single Pole Single Through

SPDT : Single Pole Double Through

DPDT : Double Pole Double Through

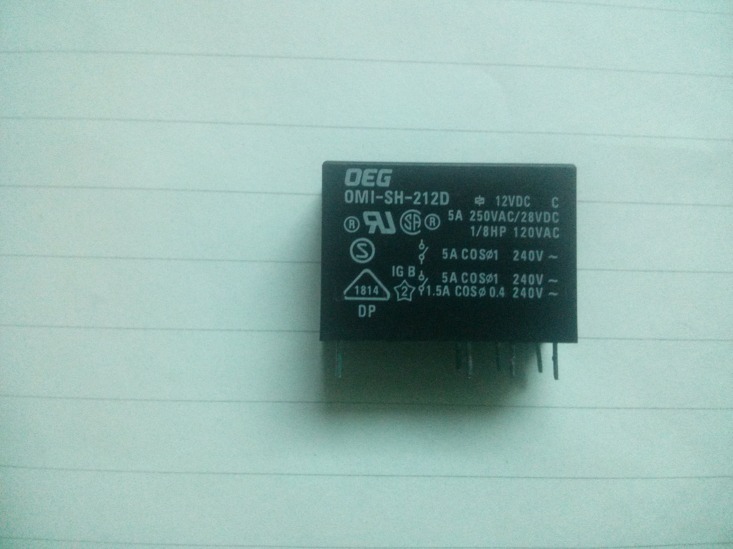

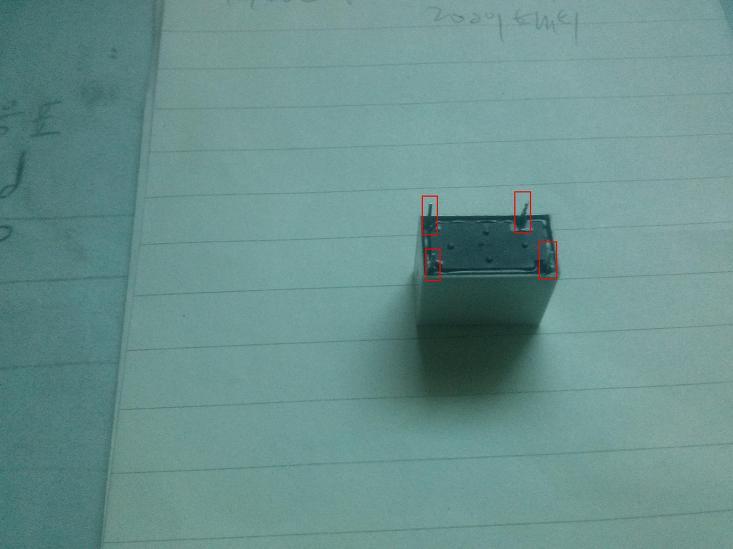

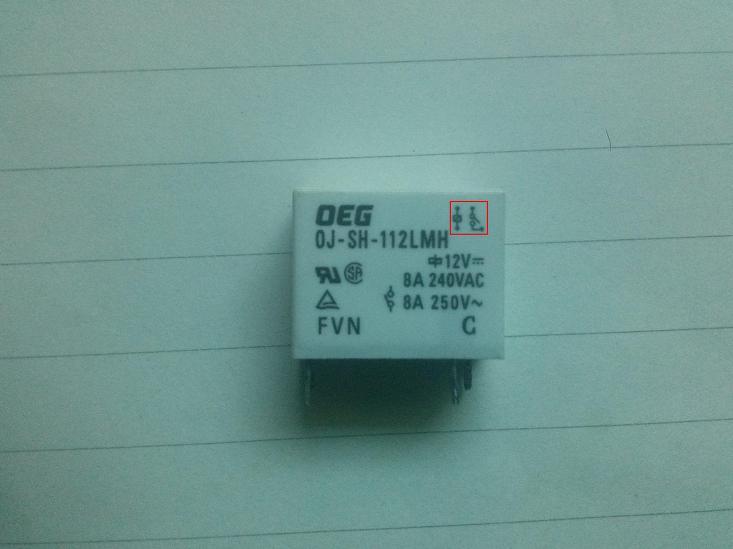

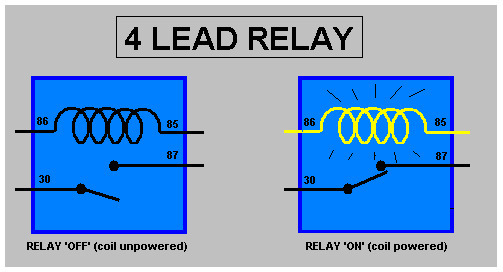

<4핀>

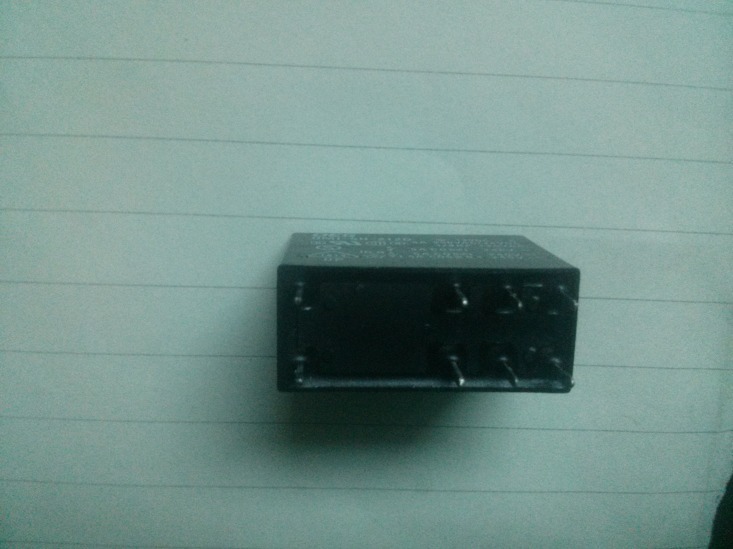

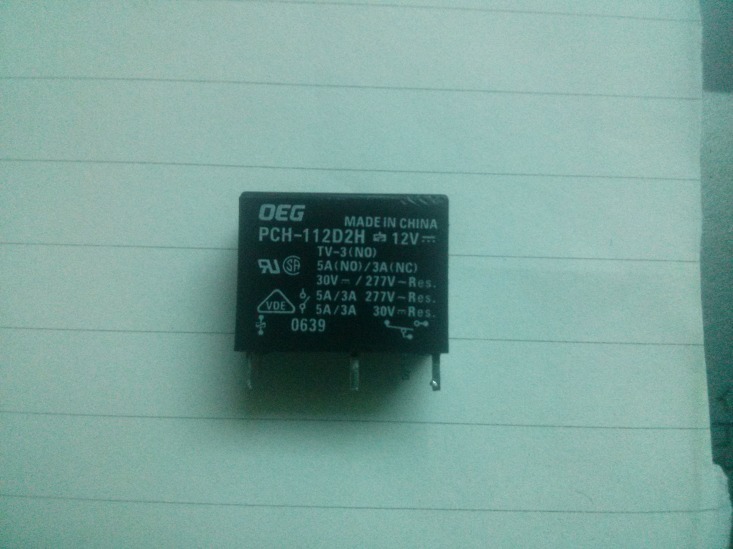

<8핀>

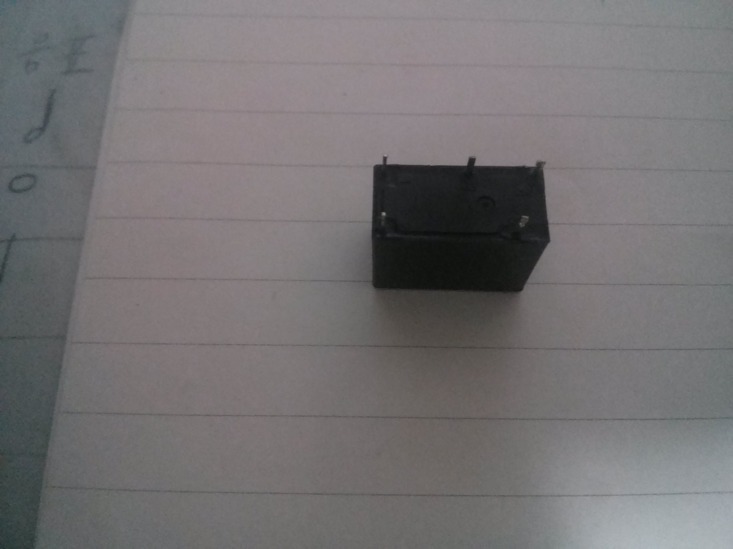

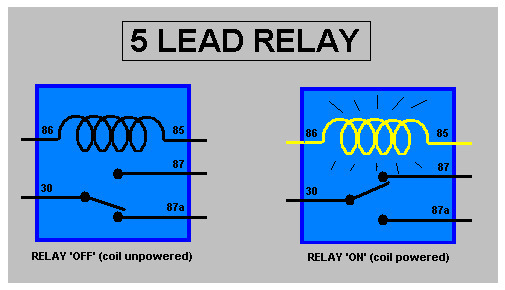

<5핀>

6핀

(HR93, ...등등)

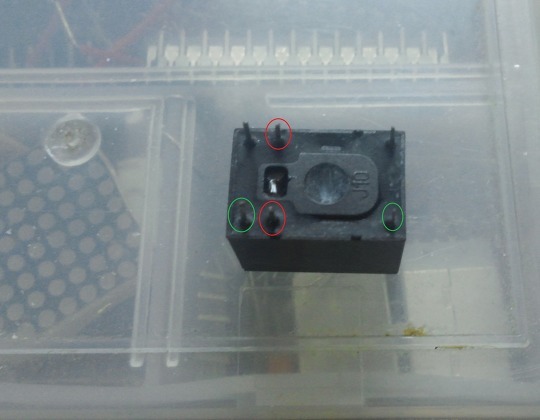

Red Pins = Coil

Green Pins = Switch

코일 극성은 상관없고, 스위치는 왼쪽이 Vcc, 오른쪽이 GND 이다.
